Табличка "Місце для Укриття"
Таблички "Місце для укриття", "Сховище", "ПРУ" купить можно тут
Таблички "Место для укрытия" могут быть разными, но эта статья для тех, кто хочет сделать таблички согласно нормативным документам.
Как узнать, к какому виду относится ваше защитное сооружение?
Поскольку на табличке должно быть указано, кто ответственный за содержание убежища, эта информация – полезна.
Место для укрытия - это сооружение двойного назначения, то есть это может быть подвальное помещение жилого дома, школы, амбулатории и т.д., имеющее запасные выходы.
Убежище - это защитное сооружение, имеющее защитно-герметичные и герметичные двери, ставни, защитные секции, клапаны-отрезники, КНТ и т.д., которые защищают от давления воздушной ударной волны. То есть, если ваше сооружение имеет такую тяжелую железную дверь и др., то это убежище.
ПРУ (противорадиационное укрытие) имеет более жесткие требования к содержанию и если у вас ПРУ, местные органы ГСЧС вам об этом сообщат. Если не сообщили, то, скорее всего, у вас самое простое укрытие и вам понадобится табличка "Место для укрытия".
Убежища и места для укрытия в мирное время могут использоваться для хозяйственных, культурных и бытовых нужд, но нужно круглогодично контролировать поддержание влажности и температуры на должном уровне в соответствии с требованиями по эксплуатации сооружения. Требования мы также приводим дальше.
Размер таблички "Місце для укриття"
Табличка "Место для укрытия" должна быть размером 50х60 см. Горизонтальная или вертикальная ориентация таблички - не имеет значения. В верхней части таблички должен быть опознавательный знак гражданской обороны (голубой равносторонний треугольник на оранжевом фоне).
На табличке нужно указать:
- Что за сооружение – место для укрытия, убежище, противорадиационное укрытие (ПРУ), номер если есть. Нумерация должна состоять не менее чем из 5 цифр. В соответствии с требованиями по обеспечению нумерации и осуществления учета фонда защитных сооружений гражданской защиты, все защитные сооружения должны быть на учете балансодержателя и органов ГСЧС.
- Балансодержатель (школа, название предприятия и т.д.)
- Адрес постройки.
- Где находятся ключи (чаще всего – у охраны, у дежурного, то есть в месте, где можно их взять круглосуточно).
- Ответственное лицо за содержание и эксплуатацию места для укрытия в мирное время.
- Номер телефона.
Также необходимо показывать направление движения к укрытию специальными табличками.
Размер указателей направления движения (стрелок) не нормируется. Мы предлагаем стрелки с указанием направления в размере 10х40 см.
Нужны ли карманы на табличках "Место для укрытия", "Убежище","ПРУ"
В нормативных документах не указана необходимость наличия карманов. Мы делаем таблички как с карманами, так и без карманов.
Если таблички будут без карманов, все необходимые данные на них мы можем сразу напечатать или вы можете нанести данные самостоятельно спиртовым (перманентным) маркером.
Если вы хотите иметь возможность быстро сменить информацию на табличках, то вам больше подойдут таблички с карманами. Но имейте в виду, что бумага в карманах может намокать от дождя и снега, поскольку невозможно обеспечить полную герметичность карманов.
Из какого материала производится табличка для укрытия?
В нормативных документах нет четких указаний относительно материала таблички. Но указано, что в ночное время таблички обозначения защитного сооружения и входы должны быть освещены или дублированы световыми указателями. Итак, если нет подсветки таблички в ночное время, рекомендуем купить табличку "Место для укрытия" со светоотражающими свойствами.
Наши таблички "Место для укрытия", "Хранилище", "ПРУ" изготавливаются из пластика ПВХ 3 мм. Стрелки с направлением движения также производятся из пластика ПВХ 3 мм с ламинированием, что обеспечивает длительный срок службы табличек (от 10 лет).
Обратите внимание: если вы будете заказывать таблички для укрытия не в интернет-магазине Elitclass, уточняйте наличие ламинации на табличке. Без ламинации табличка прослужит примерно 1 год, потом выгорит. Таблички с уф-печатью прослужат 2-3 года.
Цвет таблички "Місце для укриття", "Сховище", "ПРУ", "Направление к укрытию"
В нормативных документах указано, что цвет табличек должен быть белым, а текст – черным.
Если вы хотите, мы можем сделать красные таблички, синие или любого другого цвета, но эти таблички не будут соответствовать нормативным документам.
Где нужно крепить табличку "Місце для укриття"?
Табличка для укрытия вывешивается у входной двери к защитному сооружению. Расстояние от двери и высота пола в нормативных документах не указаны.
Где размещать табличку "Направление движения к укрытию"?
Табличка крепится на маршруте движения к укрытию на видных местах. Еще раз отметим, что табличка должна быть белого цвета с черным текстом согласно рекомендованному образцу.
Мы также производим таблички с направлением движения к укрытию на металлических ножках.
Нужны ли другие таблички для защитных сооружений?
Табличка "Пандус". Поскольку согласно требованиям входы в защитные сооружения должны обеспечивать возможность пользования ими лицами с инвалидностью и другими маломобильными группами населения, нужно обустраивать пандус или при отсутствии на входах пандусов входы дополнительно оборудуются деревянными или металлическими трапами, логично наличие таблички "Пандус".
Табличка с названием учреждения со шрифтом Брайля. Именно в требованиях к защитным сооружениям о наличии тактильной таблички для укрытия ничего не сказано, но согласно ДБН В-2-2-40-2018 "Инклюзивность зданий и сооружений" все здания должны быть приспособлены для использования маломобильными группами населения и лицами с инвалидностью (в том числе), следовательно, наличие дублирования основной таблички с названием учреждения отдельной табличкой со шрифтом брайля рекомендуется.
План эвакуации из защитного сооружения. Поскольку в части II пункт 5 указано, что места расположения первичных средств пожаротушения, план эвакуации из защитного сооружения обозначаются и освещаются, можно сделать вывод, что план эвакуации защитного сооружения также является необходимым, особенно учитывая информацию по ДСТУ 7313-2013 "ЗНАКИ БЕЗОПАСНОСТИ ФОТОЛЮМИНЕЦЕНТНЫЕ" часть 4 п. 4.6: "Планы эвакуации следует разрабатывать для всех домов, сооружений и поездов метрополитена в соответствии с требованиями раздела 10, ГОСТ 12.1.004 (в части организационно-технических мероприятий по обеспечению пожарной безопасности), НАПБ А.01.001 и других нормативных документов, устанавливающих требования к защите человеческой жизни и обеспечению эвакуирования."
Наклейки "Радио", "Телефон", "220 В". Обращаем внимание на часть II "Общие требования к содержанию и эксплуатации фонда защитных сооружений" пункт 9: "Все розетки, установленные в сооружениях фонда защитных сооружений, должны оборудоваться трафаретными обозначениями: "Радио", "Телефон", "220 В" (на стене или в виде табличек)." Следовательно, наличие необходимо.
Табличка "Аптечка". Поскольку наличие аптечки в бомбоубежище регламентируется законом, наличие таблички понятно априори.
Табличка "Памятка о правилах поведения в укрытии". Такая табличка не регламентируется документами, но ее наличие не будет лишним, тем более что стоимость ее на сайте elitclass.com.ua крайне низкая.

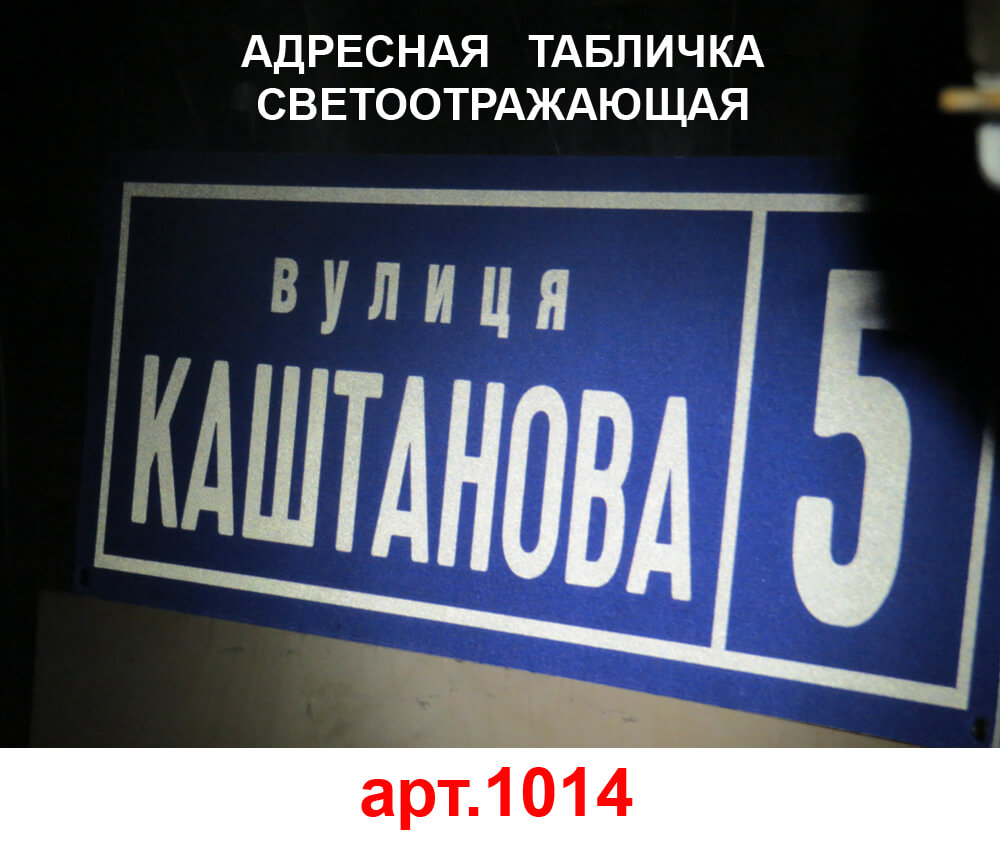

Адресный указатель. Поскольку на самой табличке "Место для укрытия" указывается адрес, логично, чтобы этот адрес был еще и на самом здании.
Больше в нормативных документах о табличках ничего не сказано.
Все вышеперечисленные таблички для укрытий вы сможете купить в нашем интернет-магазине elitclass.com.ua тут https://www.elitclass.com.ua/ua/tablichki/tablichki-na-ubezhishche.html.
При необходимости замены текста на табличке мы произведем такую замену быстро и бесплатно. Макет обязательно согласовывается с заказчиком по вайберу, телеграму или по электронной почте, и уже потом производим.
Нормативные документы, на которые мы ссылались в статье, прилагаем ниже.

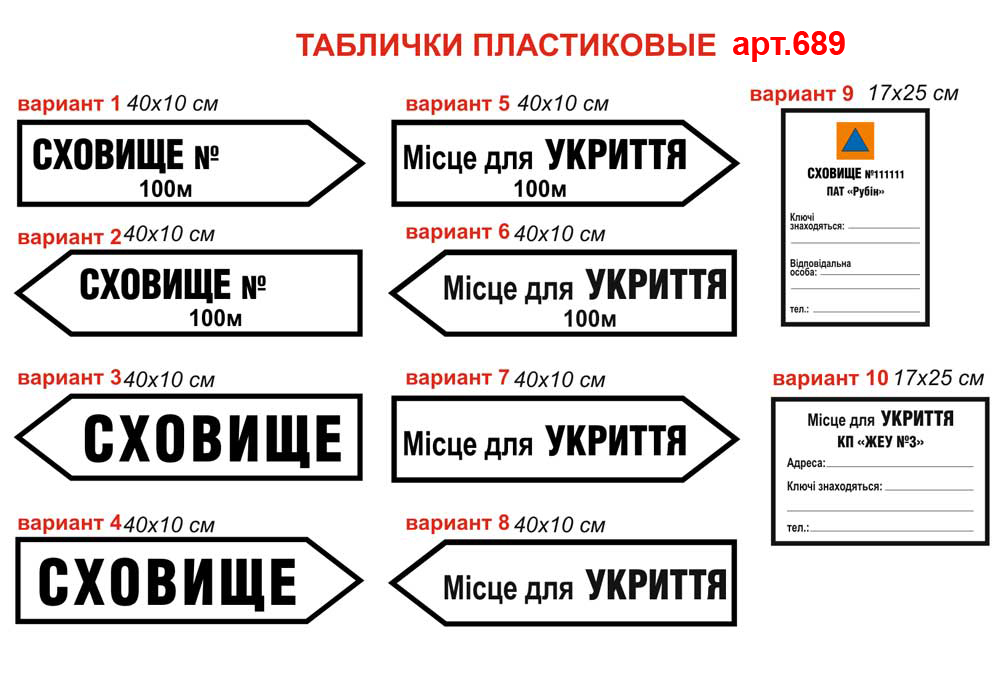

Ассортимент указателей маршрута движения к укрытию (хранилища, пру)
Примечание. Таблички №9 и №10 не соответствуют действующим ГОСТам, поскольку имеют меньший размер. Но мы изготавливаем такие таблички по запросу заказчика (часто – в случае нехватки средств): лучше такие, чем никакие.
Нормативные документы по устройству, эксплуатации и содержанию сооружений гражданской защиты, на которые опирается статья:
Организация укрытия населения.pdf
Винницкая область рекомендации по указателю места для укрытия и указателю маршрута до укрытия.jpg
